Por Luis Guerra, Diretor Comercial, Chen Hsong South America · Atualizado em outubro de 2026 · Leitura: 11 min

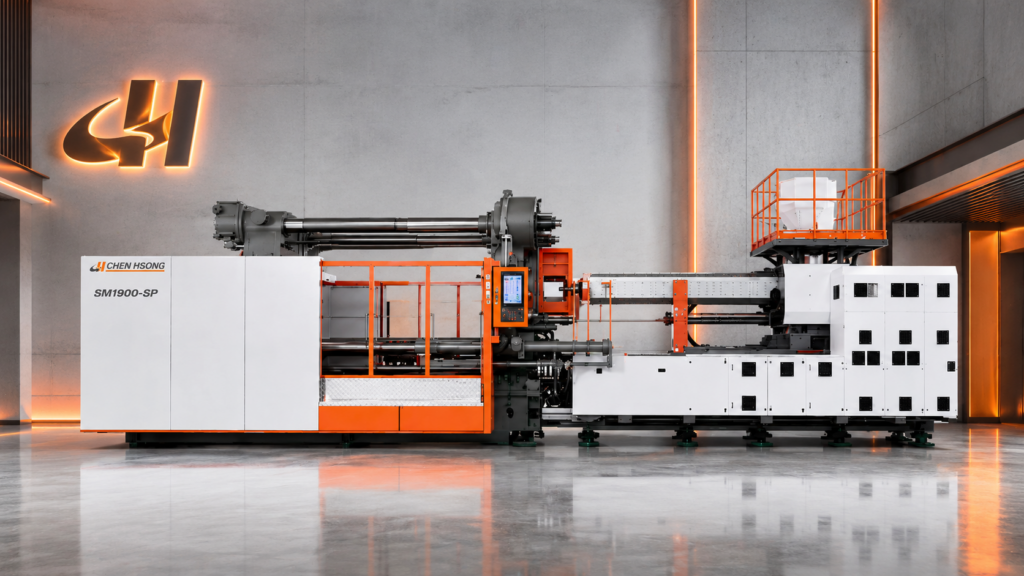

O que diferencia uma injetora de duas placas de uma convencional de 4 colunas? A arquitetura de duas placas (two-platen) elimina as colunas de tirante dianteiras, substituindo-as por um sistema de fechamento por barras de tiro laterais que atua diretamente entre as duas placas. Isso reduz o comprimento total da máquina em 15 a 25% para a mesma força de fechamento, eleva o aproveitamento do curso útil de 50-58% para 77-82% da abertura total disponível e elimina o ponto de manutenção mais demandante de injetoras de grande porte, que são as buchas e roscas das colunas de tirante. Em máquinas acima de 800 toneladas, a duas placas vem se tornando a arquitetura padrão do setor, com participação relevante nas vendas globais de injetoras de grande porte, segundo dados da EUROMAP (2025).
No Brasil, o segmento de injeção de grande porte cresce impulsionado por autopeças estruturais, caixarias industriais, paletes e componentes de mobilidade. Para essas aplicações, o espaço em planta, o tempo de setup de molde e o custo de manutenção do sistema de fechamento são fatores que diferenciam a rentabilidade da operação a longo prazo.
Neste artigo
- O que diferencia a arquitetura de duas placas da convencional de 4 colunas
- Footprint e espaço em planta: por que a redução de 15 a 25% muda a lógica de layout
- Aproveitamento do curso útil: o parâmetro que muda mais do que parece
- Troca de molde: por que o acesso livre muda o tempo de setup
- Manutenção simplificada em grandes tonelagens
- Quando a duas placas é a escolha certa e quando não é
- Checklist de especificação para injetoras de duas placas
- Perguntas frequentes
O que diferencia a arquitetura de duas placas da convencional de 4 colunas
A injetora convencional de 4 colunas tem sua unidade de fechamento sustentada por quatro colunas de tirante que atravessam a placa móvel e se fixam na placa traseira (chapéu). O sistema hidráulico ou elétrico empurra a placa móvel ao longo dessas colunas até fechar o molde, momento em que os porções de travar as colunas aplicam a força de fechamento.
A injetora de duas placas elimina a placa traseira e as colunas dianteiras. O fechamento é feito por barras de tiro laterais (tie bars internas, sem interferência no espaço de molde) que conectam as duas placas e aplicam a força de fechamento diretamente. O resultado é uma máquina estruturalmente mais curta, com o espaço entre placas integralmente disponível para o molde.
Injetora de duas placas (two-platen) é uma arquitetura de unidade de fechamento que opera com apenas duas placas (placa fixa e placa móvel) conectadas por barras de tiro laterais, sem colunas de tirante no espaço de molde. Essa configuração reduz o comprimento total da máquina em 15 a 25%, eleva o aproveitamento do espaço disponível para o molde e simplifica o acesso e a manutenção do sistema de fechamento em máquinas de grande porte.
As três mudanças fundamentais de arquitetura:
- Acesso livre ao espaço de molde: sem as colunas dianteiras, o molde pode ser instalado lateralmente com equipamento de movimentação sem restrição de altura ou ângulo; o acesso é livre em três direções.
- Eliminação da placa traseira: a placa traseira convencional ocupa 30 a 40% do comprimento total da máquina; sem ela, a máquina encurta significativamente para a mesma força de fechamento.
- Sistema de trava integrado: as barras de tiro laterais são mais simples e menos expostas do que as colunas de tirante convencionais; o ponto de manutenção mais crítico do sistema de fechamento é eliminado ou simplificado.
Footprint e espaço em planta: a redução de 15 a 25% que muda a lógica de layout
Em máquinas de grande porte, o espaço em planta é um recurso escasso e caro. Cada metro quadrado de galpão industrial tem custo de construção, de condicionamento e de logística interna. Uma máquina de 1.200 toneladas de duas placas ocupa, em média, 82 metros quadrados de área de produção contra 102 metros quadrados de uma convencional equivalente, uma diferença de 20% que, multiplicada por um parque de 10 máquinas, representa espaço para instalar duas máquinas adicionais sem ampliar o galpão.
O impacto no planejamento de layout de planta aparece em três dimensões:
- Adensamento de linhas: menos espaço entre máquinas e corredor de manutenção menor sem sacrificar o acesso operacional, porque o acesso ao molde é feito lateralmente sem necessidade de passar pelas colunas.
- Fluxo logístico interno: máquinas mais curtas permitem melhor aproveitamento do fluxo logístico interno; a saída de peça e a entrada de insumos podem ser organizadas com menos interferência entre linhas.
- Flexibilidade de expansão: em expansões futuras, a duas placas permite adicionar capacidade em espaços que a convencional não caberia.
Aproveitamento do curso útil: o parâmetro que muda mais do que parece
O curso útil é a abertura disponível entre as placas para o molde. Numa máquina convencional de 4 colunas, parte dessa abertura é ocupada pelas colunas, pelos mecanismos de trava e pelos elementos de fixação. Na prática, apenas 50 a 58% da abertura total declarada na ficha técnica está disponível para moldes de geometria complexa.
Na duas placas, o espaço entre placas é integralmente disponível para o molde, sem coluna interferindo na lateral. O aproveitamento sobe para 77 a 82% da abertura total. Para moldes de grandes dimensões com mecanismos laterais (gavetas, câmaras quentes, blocos de refrigeração), essa diferença pode ser a razão pela qual o molde cabe ou não cabe na máquina.
O que o aproveitamento maior do curso útil habilita:
- Moldes com mecanismo lateral sem restrição: moldes com mecanismo lateral não precisam ser projetados para desviar das colunas, o que reduz o custo de construção do molde em 10 a 20% e aumenta a liberdade de projeto.
- Peças com grande profundidade de cavidade: paletes, caixas grandes e painéis estruturais que exigem abertura máxima para extração podem ser processados em máquina de tonelagem menor, com molde bem projetado.
- Multicavidade de grande porte: em multicavidade de grande porte, a área de placa disponível sem interferência de coluna permite distribuição mais eficiente das cavidades e dos circuitos de refrigeração.
Tem um projeto de injetora acima de 800 toneladas para avaliar? A equipe técnica da linha Supermaster Avançada da Chen Hsong South America realiza a análise comparativa entre arquitetura convencional e duas placas para o seu layout e produto, sem custo.
Troca de molde: como o acesso livre reduz o setup em até 45%
A troca de molde em injetoras de grande porte é uma das operações com maior impacto no OEE (Overall Equipment Effectiveness) das linhas de produção. Em máquinas convencionais de 4 colunas acima de 800 toneladas, o setup de molde leva de 2,5 a 4 horas. Na duas placas equivalente, o mesmo procedimento leva de 1,2 a 2,5 horas, uma redução de 40 a 45%.
Em uma máquina de 4 colunas, o molde precisa ser introduzido pelo espaço disponível entre as colunas, o que em grandes tonelagens exige manobras de posicionamento precisas com a ponte rolante para evitar colisão com as colunas. A guia de posicionamento é restrita e o ângulo de entrada é fixo.
Na duas placas, o molde pode ser introduzido lateralmente pelo lado, de cima ou pela frente, sem restrição de coluna. A guia de posicionamento é maior, o ângulo de entrada é flexível e as manobras de posicionamento são mais simples. O resultado é redução do tempo de pré-posicionamento e de alinhamento, que são as duas etapas que mais consomem tempo no setup de moldes de grande porte.
Dado de campo (Chen Hsong South America, 2024-2025): linhas de produção de autopeças estruturais que migraram de injetoras de 4 colunas para a duas placas Chen Hsong registraram redução média de tempo de setup de molde de 170 minutos para 93 minutos. Considerando 3 trocas de molde por semana em três turnos, o ganho de disponibilidade de máquina representa 231 minutos adicionais de produção por semana, cerca de 4% de aumento de OEE só com a redução de setup.
A arquitetura de duas placas é totalmente compatível com sistemas de troca rápida de molde (Quick Mold Change, QMC) magnéticos ou hidráulicos. Sem as colunas interferindo no espaço, o sistema de fixação magnética pode cobrir toda a área da placa de forma uniforme, o que melhora a pressão de fixação e reduz o risco de deformação do molde durante o ciclo. Isso é especialmente crítico para moldes de grande porte com estrutura assimétrica.
Manutenção simplificada em grandes tonelagens: o argumento que mais pesa a longo prazo
O custo de manutenção de injetoras de grande porte é um dos itens mais subestimados no TCO (Total Cost of Ownership) de parques industriais. Em máquinas de 4 colunas acima de 1.000 toneladas, as colunas de tirante são o componente de maior custo de manutenção do sistema de fechamento: desgaste das roscas de trava, desgaste das buchas de guia da placa móvel, necessidade de alinhamento periódico e risco de trinca em colunas operando sob tensão cíclica elevada.
| Item de manutenção | Injetora 4 colunas | Injetora 2 placas | Redução de custo/intervalo |
|---|---|---|---|
| Colunas de tirante (buchas e roscas) | R$ 28.000 a R$ 55.000 por intervenção; a cada 1.500 h | Eliminado | 100% de redução neste item |
| Sistema de guia da placa móvel | A cada 2.000 h | A cada 4.000 h | Dobra o intervalo de manutenção |
| Sistema hidráulico de fechamento | A cada 3.000 h | A cada 3.500 h | Intervalo 17% maior |
| Alinhamento de placas | Anual ou após impacto | A cada 2 anos ou após impacto | Frequência 50% menor |
| Lubrificação geral do fechamento | A cada 500 h | A cada 600 h | Intervalo 20% maior |
Tabela 1. Comparação de custo e intervalo de manutenção do sistema de fechamento. Fonte: Chen Hsong South America, dados de manutenção de clientes (2025). Valores e intervalos variam conforme o regime de operação e o modelo específico.
O que a duas placas elimina ou simplifica:
- Eliminação das colunas de tirante: as colunas de tirante e seus componentes associados (buchas, roscas de trava, vedações) são eliminados; esse é o componente de maior custo unitário de reposição em grandes injetoras convencionais.
- Simplificação do alinhamento: sem colunas, o alinhamento entre as placas é garantido pela estrutura da própria máquina e pelos sistemas de guia da placa móvel.
- Redução da tensão cíclica: o sistema de barras de tiro da duas placas opera sob tensão mais uniforme do que as colunas convencionais, o que reduz o risco de fadiga e aumenta o intervalo entre manutenções preventivas.
- Acesso facilitado ao molde: sem colunas interferindo no espaço de molde, o acesso ao molde para manutenção de canais de refrigeração, válvulas de bico e elementos de extração é feito lateralmente sem desmontagem de componentes da máquina.
Para aprofundar como esse ganho de manutenção entra no cálculo de parque, veja como dimensionar o parque de injetoras em 12 meses sem gargalo.
Quando a duas placas é a escolha certa e quando a convencional ainda é melhor
A arquitetura de duas placas não substitui a convencional em todos os casos. Há aplicações e contextos em que a máquina de 4 colunas ainda é a escolha tecnicamente correta.
| Critério | Duas placas é melhor | 4 colunas ainda é melhor |
|---|---|---|
| Tonelagem | Acima de 800 toneladas | Abaixo de 500 toneladas (menor diferencial de footprint) |
| Tamanho de molde | Moldes grandes com mecanismo lateral ou cavidades assimétricas | Moldes pequenos e médios sem restrição de espaço |
| Frequência de troca de molde | Alta rotatividade de moldes (acima de 3 trocas/semana) | Produção contínua de um produto com troca mensal ou menos |
| Espaço em planta | Layout restrito ou processo de expansão com espaço limitado | Planta ampla sem restrição de footprint |
| Custo de manutenção | Crítico; empresa quer reduzir TCO a longo prazo | Não é fator diferenciador na decisão |
| Aplicação típica | Autopeças grandes, caixarias, paletes, mobilidade elétrica | Embalagens, utilidades, componentes eletrônicos de médio porte |
Tabela 2. Quando escolher duas placas e quando a convencional ainda é a opção certa. Fonte: Chen Hsong South America, critérios de especificação de produto (2026).
Checklist de especificação para injetoras de duas placas de grande porte
Antes de definir a especificação de uma injetora de duas placas, valide os pontos abaixo.
Produto e molde
- A área projetada da peça e o peso de injeção foram calculados para definir a força de fechamento mínima necessária?
- O molde possui mecanismo lateral (gaveta, came) que se beneficia do acesso livre sem colunas?
- As dimensões do molde (largura x altura) foram validadas contra as dimensões de placa da máquina?
- O molde possui profundidade de cavidade que exige aproveitamento alto de curso útil?
Layout e operação
- O footprint da duas placas foi comparado com o da convencional equivalente no layout de planta?
- A frequência de troca de molde justifica o ganho de setup time da duas placas?
- A ponte rolante ou o sistema de movimentação da planta suporta o peso do molde com acesso lateral?
- O sistema de troca rápida de molde (QMC) planejado é compatível com a arquitetura de duas placas?
Manutenção e TCO
- O custo de manutenção do sistema de fechamento foi incluído no cálculo de TCO comparativo?
- Os intervalos de manutenção preventiva da duas placas foram validados com o fornecedor para o regime de operação previsto?
- O fornecedor possui estoque local de componentes críticos do sistema de fechamento da duas placas?
Perguntas frequentes sobre injetoras de duas placas
A força de fechamento de uma duas placas é equivalente a de uma convencional?
Sim. A força de fechamento é determinada pelo sistema hidráulico ou elétrico de acionamento, não pela arquitetura de fechamento. Uma duas placas de 1.200 toneladas entrega a mesma força de fechamento nominal de uma convencional de 1.200 toneladas. A diferença está em como a força é aplicada: nas barras de tiro laterais em vez das colunas de tirante.
A duas placas exige fundação especial diferente da máquina convencional?
Não necessariamente. A duas placas de mesma tonelagem é, em média, mais leve do que a convencional equivalente (em alguns modelos, 10 a 15% menos massa total), o que pode simplificar os requisitos de fundação. O projeto de fundação deve seguir as especificações do fabricante para o modelo específico, incluindo a distribuição de carga pelos pontos de apoio.
Todos os moldes para injetoras convencionais encaixam em uma duas placas?
Em geral sim, desde que as dimensões de placa e a abertura de molde da duas placas sejam compatíveis com o molde. O ponto de atenção é o sistema de fixação de molde: a duas placas pode ter espaçamento diferente de furos de fixação em relação a uma convencional equivalente. Verificar compatibilidade do sistema de fixação antes da especificação.
Qual o custo adicional de uma duas placas em relação a uma convencional equivalente?
A duas placas tipicamente custa de 8 a 15% mais do que uma convencional de mesma tonelagem no momento da aquisição. Esse diferencial costuma ser recuperado em 18 a 36 meses pela combinação de redução de custo de manutenção, ganho de produção por redução de setup time e eventual economia de espaço em planta. O TCO total em 10 anos costuma ser 12 a 18% inferior ao da convencional equivalente em operação de três turnos.
Máquinas de duas placas têm assistência técnica disponível no Brasil?
Sim. A Chen Hsong South America opera com equipe de assistência técnica presencial no Brasil desde 2013, com estoque local de componentes críticos para a linha de duas placas, tempo de resposta documentado para chamados técnicos e treinamento de operação e manutenção disponível na planta do cliente.
Qual a faixa de tonelagem disponível na linha de duas placas da Chen Hsong?
A linha de duas placas Supermaster Avançada da Chen Hsong South America cobre a faixa de 700 a 6.500 toneladas de força de fechamento, em 14 tamanhos de fechamento combináveis com 14 tamanhos de unidade de injeção. Para aplicações abaixo de 800 toneladas, a arquitetura convencional de 4 colunas ou o toggle (joelho) costumam oferecer custo-benefício superior. Acima de 1.600 toneladas, a duas placas é praticamente a única escolha no mercado por limitações de footprint e peso das soluções convencionais equivalentes.
Conclusão: a duas placas não é só uma opção para máquinas grandes, é a lógica certa para operar com elas
A arquitetura de duas placas surgiu como resposta a um problema real: máquinas de grande porte se tornando impraticáveis em termos de espaço, manutenção e setup. O que começou como solução de engenharia para superar limitações virou a referência de mercado porque entrega ganhos mensuráveis em cada dimensão da operação.
Para quem opera acima de 800 toneladas, a pergunta deixou de ser se a duas placas vale a pena. A pergunta passou a ser quando e como fazer a transição. A Chen Hsong South America acompanha esse processo desde a análise comparativa de layout até o comissionamento e treinamento da equipe.
