Por Luis Guerra | Diretor Comercial, Chen Hsong South America. Atualizado em julho de 2026 | Leitura: 13 minutos
Como implementar controle em malha fechada para atender OEM automotivo? O processo começa pela definição da janela de processo aprovada pelo OEM, inclui a configuração de cada parâmetro crítico no controlador da máquina, passa por um estudo de Cpk com no mínimo 25 subgrupos de amostras e culmina na entrega do dossiê PPAP e Malha Fechada com rastreabilidade por ciclo. Injetoras com controle em malha fechada nativo, como as da linha Chen Hsong, reduzem o tempo de estabilização de processo em até 40% e elevam o Cpk de parâmetros críticos de uma média de 0,91 para 1,74 entre a pré-qualificação e a aprovação do PPAP, segundo dados de validação de processo Chen Hsong South America (2025).
O setor de autopeças em plástico respondeu por 22% do consumo de plásticos técnicos no Brasil em 2024, segundo a ABIPLAST. Nesse mercado, a aprovação PPAP é o passaporte de entrada. Fornecedores que não dominam a engenharia de processo de malha fechada estão sendo reprovados na primeira submissão e perdendo janelas de homologação que levam meses para reabrir.
Neste artigo
- Como funciona a janela de processo OEM e por que a malha aberta não cabe nela?
- Parâmetros críticos de processo: o que o engenheiro precisa controlar e documentar
- Como configurar e validar o controle em malha fechada em injetoras Chen Hsong?
- O caminho da qualificação: da estabilização ao PPAP aprovado
- Rastreabilidade de processo: o que registrar, como exportar e como usar
- Checklist de engenharia de processo para fornecimento OEM
- Perguntas Frequentes sobre engenharia de processo para OEM em malha fechada
Como funciona a janela de processo OEM e por que a malha aberta não cabe nela?
Cada OEM automotivo define, para cada peça aprovada, uma janela de processo: o conjunto de faixas aceitáveis para cada parâmetro crítico de injeção. Pressão de injeção entre X e Y bar, velocidade entre A e B mm/s, temperatura de massa entre T1 e T2 graus C, tempo de recalque entre P e Q segundos.
Essa janela não é uma sugestão. É uma condição de homologação. Produção fora da janela equivale a produção não conforme, independente de como a peça mede no calibrador.
O problema estrutural da malha aberta diante da janela OEM
Em malha aberta, a máquina mantém os parâmetros conforme programados. Mas os parâmetros reais de processo derivam ao longo do tempo por causas que o operador não controla individualmente: viscosidade diferente entre lotes da mesma resina, temperatura de molde que varia com a carga térmica do ciclo, desgaste de componentes que altera a resposta do parafuso.

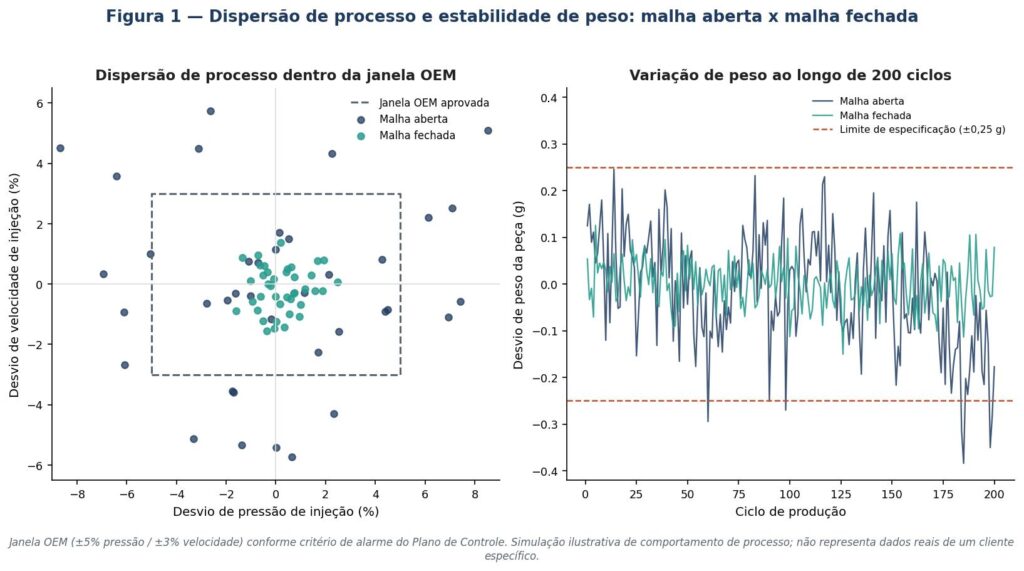

O resultado é que a máquina pode estar com os parâmetros nominais dentro da janela e ainda assim produzir fora dela, porque o que chega no molde é o efeito combinado de todos esses desvios. O OEM exige controle sobre o efeito, não apenas sobre o parâmetro nominal.
O que a malha fechada entrega para o engenheiro de processo
- Controle sobre o efeito real: o sistema mede o valor real do parâmetro em cada ciclo e o compara com a referência da janela aprovada.
- Correção no ciclo: desvios dentro da capacidade de correção do sistema são resolvidos automaticamente antes que a peça saia do molde.
- Rastreabilidade ciclo a ciclo: cada ciclo tem seus valores reais registrados com timestamp, criando a base de dados para o estudo de Cpk do PPAP.
- Análise de causa raiz: o histórico de parâmetros reais permite identificar a causa de qualquer não conformidade com precisão de ciclo.
O que é a janela de processo OEM
Janela de processo OEM é o conjunto de faixas aceitáveis para parâmetros críticos de injeção, definido e aprovado pelo OEM durante a homologação. Produção com parâmetros fora da janela, ainda que a peça passe na inspeção visual e dimensional, constitui não conformidade de processo e pode resultar em bloqueio de lote, auditoria de processo e revisão do status de fornecedor. Fonte: AIAG APQP 2ª Edição.
Parâmetros críticos de processo: o que o engenheiro precisa controlar e documentar
A definição dos parâmetros críticos de processo é responsabilidade do engenheiro de processo do fornecedor, validada pelo OEM. Eles devem constar no Plano de Controle aprovado no PPAP e ser monitorados em cada ciclo de produção.
| Parâmetro crítico | Método de controle | Frequência de registro | Critério de alarme | Vínculo no PPAP |
|---|---|---|---|---|
| Pressão de injeção (bar) | Sensor de pressão + malha fechada | 100% dos ciclos | Desvio > ±5% do nominal | Plano de Controle + Cpk |
| Velocidade de injeção (mm/s) | Encoder servo + malha fechada | 100% dos ciclos | Desvio > ±3% do perfil | Plano de Controle + MSA |
| Posição de comutação (mm) | Transdutor de posição + malha fechada | 100% dos ciclos | Desvio > ±0,2 mm | Cpk + rastreabilidade |
| Temperatura de massa (°C) | Termopar por zona + PID | Contínuo + log por ciclo | Desvio > ±1,5 °C | Plano de Controle |
| Tempo de recalque (s) | Controlador de ciclo + malha fechada | 100% dos ciclos | Desvio > ±0,1 s | Cpk + MSA |
| Peso de peça (g) | Balança em linha ou amostragem | Frequência do Plano de Controle | Fora do LSI/LSS do OEM | Carta de controle |
Fonte: AIAG FMEA 4ª Edição; AIAG SPC 2ª Edição; Chen Hsong South America, configurações de processo para OEM (2025).
Como priorizar os parâmetros críticos para o seu produto
Nem todos os parâmetros precisam do mesmo nível de controle. A priorização é feita via FMEA (Failure Mode and Effects Analysis), identificando quais parâmetros, se fora de controle, geram características críticas ou significativas na peça. Parâmetros vinculados a características críticas exigem Cpk de 1,67. Os demais exigem 1,33.
O FMEA de processo deve ser atualizado sempre que há mudança de resina, molde ou condições de produção, e deve referenciar explicitamente os parâmetros de malha fechada como controles preventivos para as causas de variação identificadas.
Como configurar e validar o controle em malha fechada em injetoras Chen Hsong?
A implementação do controle em malha fechada para OEM automotivo segue seis etapas sequenciais. Cada uma gera documentos que compõem o dossiê PPAP.
- Mapeamento das características críticas da peça: com o engenheiro de produto do OEM, identificar as características críticas e significativas da peça. Esse mapeamento define quais parâmetros de processo serão monitorados em malha fechada e quais serão controlados por amostragem.
- Definição da janela de processo com o OEM: com base no FMEA de processo, definir a faixa aceitável de cada parâmetro crítico. Essa janela é documentada no Plano de Controle e aprovada pelo OEM antes do início do lote piloto.
- Configuração dos limites de malha fechada no controlador: no controlador da máquina Chen Hsong, configurar os limites de alarme e os parâmetros de correção para cada variável crítica. O sistema servo-hidráulico da Chen Hsong permite configuração de malha fechada por zona de velocidade, por perfil de pressão e por posição de comutação individualmente.
- Estudo de estabilidade de processo: produzir 100 ciclos em condições de processo estabilizadas e analisar a variação real dos parâmetros críticos. Se o Cpk nessa fase for inferior a 1,33, a causa deve ser identificada e corrigida antes do lote piloto.
- Lote piloto e estudo de Cpk: produzir o lote de 300 peças exigido pelo PPAP nível 3. Registrar todos os parâmetros críticos por ciclo. Calcular o Cpk com os dados reais do lote. Cpk acima de 1,33 para os parâmetros vinculados a características significativas e acima de 1,67 para características críticas.
- Preparação e submissão do PPAP: organizar o dossiê PPAP com Plano de Controle, FMEA de processo, estudo de Cpk, resultados de MSA, registros de parâmetros do lote piloto e amostras iniciais. Submeter ao OEM para aprovação.
Dado de campo (Chen Hsong South America, 2025): fornecedores que usam as seis etapas acima com injetoras Chen Hsong em malha fechada atingem Cpk acima de 1,33 na fase de lote piloto em 78% dos projetos na primeira tentativa. Com rastreabilidade completa de ciclo adicionada ao processo, essa taxa sobe para 94%, eliminando a segunda submissão de PPAP na maioria dos casos.
O caminho da qualificação: da estabilização ao PPAP aprovado, com prazos reais
O prazo de qualificação depende principalmente de dois fatores: a estabilidade inicial do processo e o nível de controle da máquina. Com malha fechada, a fase de estabilização é significativamente mais curta porque os desvios são corrigidos automaticamente antes de se acumular.
| Fase | Malha aberta (semanas) | Malha fechada (semanas) | Entregável |
|---|---|---|---|
| Estabilização de processo | 4 a 6 | 2 a 3 | Registro de parâmetros estabilizados |
| Estudo de estabilidade (100 ciclos) | 1 a 2 | 0,5 a 1 | Cpk pré-piloto por parâmetro |
| Lote piloto (300 peças) | 2 a 3 | 1 a 2 | Estudo de Cpk final + amostras |
| Preparação do dossiê PPAP | 3 a 4 | 1 a 2 | Dossiê completo para submissão |
| Análise e aprovação pelo OEM | 4 a 6 | 2 a 4 | Aprovação PPAP, autorização de fornecimento |
| TOTAL ESTIMADO | 14 a 21 semanas | 7 a 12 semanas | Redução média de 45% no tempo de qualificação |
Fonte: Chen Hsong South America, dados de acompanhamento de projetos OEM (2025). Prazos estimados; cada projeto depende do OEM e do nível de PPAP exigido.
Por que a segunda submissão de PPAP é o maior risco de prazo
A reprovação na primeira submissão de PPAP gera um novo ciclo de análise, correção de processo e reprodução de lote piloto. Em OEMs com agenda de homologação densa, a próxima data disponível para segunda submissão pode ser 60 a 90 dias depois. Isso significa que um problema de processo identificado na primeira submissão pode atrasar o início de fornecimento em um trimestre inteiro.

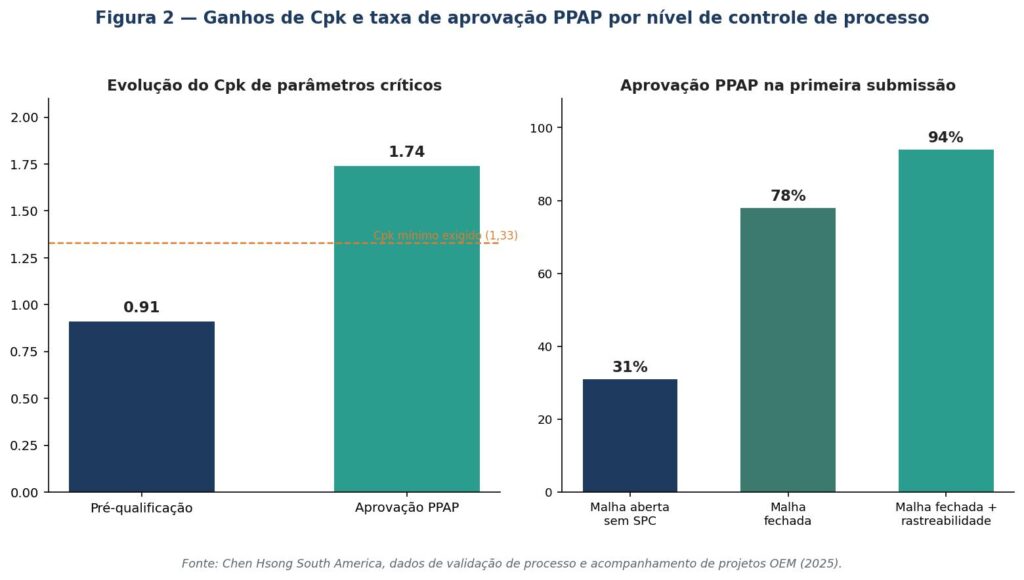

O controle em malha fechada reduz o risco de segunda submissão porque entrega Cpk estável desde o lote piloto. A taxa de aprovação na primeira submissão com malha fechada e rastreabilidade completa é de 94%, contra 31% com malha aberta sem SPC, segundo dados da Chen Hsong South America (2025).
Tem um projeto OEM com prazo de PPAP no horizonte? A Chen Hsong South America oferece análise técnica gratuita do processo: avalia a configuração atual de malha fechada, identifica gaps de Cpk e sugere o caminho mais curto até a aprovação PPAP. Fale com o time técnico.
Rastreabilidade de processo: o que registrar, como exportar e como usar?
A rastreabilidade de processo para OEM automotivo vai além de saber que a peça foi produzida. O OEM precisa saber como ela foi produzida: com quais parâmetros reais, em qual ciclo, em qual turno, com qual lote de resina.
O que as máquinas Chen Hsong registram por ciclo
- Timestamp: data, hora e número sequencial do ciclo.
- Pressão real de injeção: pressão de pico, perfil de pressão por zona e desvio em relação ao nominal.
- Velocidade real de injeção: perfil de velocidade real por zona e desvio em relação ao programado.
- Posição de comutação real: posição real de comutação e desvio em relação ao ponto programado.
- Temperatura de massa e molde: temperatura real de cada zona de cilindro e de molde, com desvio por zona.
- Tempo de ciclo por fase: tempo real de cada fase do ciclo (injeção, recalque, resfriamento, abertura).
- Alarmes e desvios registrados: se o ciclo gerou algum alarme de desvio e qual parâmetro o gerou.
Como exportar e usar os dados no PPAP
As máquinas Chen Hsong exportam o histórico de produção em formato CSV estruturado ou via protocolo OPC-UA para integração com sistemas MES e SPC. Para o PPAP, o arquivo CSV do lote piloto é a base de dados para o cálculo do Cpk. Para a produção em série, os dados em tempo real alimentam cartas de controle que monitoram continuamente a estabilidade do processo.
Alguns OEMs já exigem acesso em tempo real aos dados de processo como condição de manutenção de credenciamento. A exportação OPC-UA das máquinas Chen Hsong atende essa exigência sem necessidade de hardware adicional.
Como usar os dados de rastreabilidade em uma não conformidade
- Identificar o número do ciclo da peça suspeita (via código de rastreio ou data de produção).
- Localizar o registro do ciclo no histórico da máquina.
- Verificar se os parâmetros críticos daquele ciclo estavam dentro da janela de processo aprovada.
- Identificar o lote de resina, o turno e o operador responsável pelo setup.
- Apresentar o histórico ao OEM como evidência de que o problema não é sistêmico ou como base para a análise de causa raiz.
Checklist de engenharia de processo para fornecimento OEM com malha fechada
Use este checklist para validar se o processo está pronto para a submissão do PPAP e para o fornecimento em série:
Fase 1 — Preparação de processo
- FMEA de processo foi realizado e as características críticas e significativas da peça foram identificadas?
- Janela de processo foi definida para cada parâmetro crítico e aprovada pelo OEM?
- Limites de alarme da malha fechada foram configurados dentro da janela de processo aprovada?
- Estudo de estabilidade (100 ciclos) foi realizado e o Cpk pré-piloto calculado?
Fase 2 — Lote piloto e Cpk
- Lote piloto de 300 peças foi produzido com todos os parâmetros críticos registrados por ciclo?
- Cpk calculado com no mínimo 25 subgrupos de amostras consecutivas?
- Cpk acima de 1,33 para características significativas e acima de 1,67 para características críticas?
- Dados de Cpk foram calculados com software SPC rastreável (Minitab, SPC Software ou equivalente)?
Fase 3 — Documentação PPAP
- Plano de Controle está atualizado com os parâmetros de malha fechada e frequências de monitoramento?
- MSA (Análise do Sistema de Medição) foi realizado para os instrumentos usados no estudo de Cpk?
- Histórico de parâmetros do lote piloto está arquivado e disponível para auditoria em formato exportável?
- Amostras iniciais foram medidas e aprovadas no laboratório do OEM antes da submissão do dossiê?
- Plano de reação para cada parâmetro crítico está documentado no Plano de Controle?
[ESPAÇO RESERVADO PARA IMAGEM 1 — foto da tela do controlador Chen Hsong com monitoramento em tempo real de parâmetros críticos e curvas de Cpk durante o lote piloto. Alt text: “Controlador injetora Chen Hsong com monitoramento em malha fechada de parâmetros críticos para PPAP OEM automotivo”. WebP 900px.]
Perguntas Frequentes sobre engenharia de processo para OEM em malha fechada
Qual é a diferença entre Plano de Controle e plano de processo em injeção para OEM?
O plano de processo define o como: máquina, molde, resina, parâmetros nominais e sequência de operações. O Plano de Controle define o que controlar: características críticas, método de controle, frequência de monitoramento, tamanho de amostra e plano de reação para cada desvio. Ambos são obrigatórios no PPAP e precisam estar alinhados entre si.
O Cpk do PPAP precisa ser calculado com dados de processo da máquina ou de inspeção de peça?
Os dois. O estudo de Cpk do PPAP inclui tanto o Cpk de parâmetros de processo (pressão, velocidade, temperatura) quanto o Cpk de características da peça (dimensões críticas, peso). Em malha fechada, os dados de processo vêm da máquina por ciclo, e os dados de peça vêm da medição de amostras do lote piloto. Os dois estudos precisam ser submetidos no dossiê.
É possível usar dados de processo da máquina Chen Hsong diretamente no software SPC do OEM?
Sim. A exportação OPC-UA das máquinas Chen Hsong permite integração direta com softwares SPC como InfinityQS, SPC Office Buddy e similares. A exportação CSV também é compatível com Minitab e Excel com templates de controle estatístico. A compatibilidade específica com o software do OEM deve ser verificada antes do início do projeto.
Quando o Cpk cai durante a produção em série, o que o engenheiro deve fazer?
O plano de reação do Plano de Controle define exatamente isso: parar a produção do lote suspeito, identificar a causa do desvio usando o histórico de parâmetros da máquina, corrigir o parâmetro, produzir um mini-lote de validação e recalcular o Cpk antes de retomar a produção normal. O OEM deve ser notificado se o Cpk cair abaixo de 1,33 em qualquer característica crítica.
A Chen Hsong dá suporte durante a fase de qualificação do processo?
Sim. A equipe técnica da Chen Hsong South America oferece suporte presencial durante a estabilização de processo, configuração dos limites de malha fechada, realização do estudo de estabilidade e lote piloto. O suporte inclui revisão dos dados de Cpk e orientação para preparação do dossiê PPAP, além de treinamento na operação do software de exportação de dados.
O que acontece se o molde tiver desgaste durante a produção em série e o Cpk cair?
O desgaste de molde é uma causa comum de deriva de Cpk em produção de médio a longo prazo. Com rastreabilidade de ciclo, é possível identificar o ponto exato em que o Cpk começou a derivar e correlacionar com o número de ciclos produzidos, facilitando a decisão de manutenção preventiva antes que o Cpk saia do limite de controle.
Conclusão: o Engenheiro que Domina a Malha Fechada Domina o Processo OEM
A aprovação PPAP não é um evento. É o resultado de um processo de engenharia que começa antes do primeiro ciclo de lote piloto e continua durante todo o fornecimento em série. O controle em malha fechada é a infraestrutura que torna esse processo controlável, documentável e repetível.
Engenheiros de processo que dominam a configuração de malha fechada, o estudo de Cpk e a rastreabilidade por ciclo entregam PPAP aprovado na primeira submissão na maioria dos projetos. Isso não é sorte. É processo.
[ESPAÇO RESERVADO PARA IMAGEM 2 — engenheiro de processo revisando dados de Cpk em tela com a máquina Chen Hsong ao fundo, ou cópia impressa de dossiê PPAP aprovado sobre bancada de engenharia. Alt text: “Engenheiro de processo revisando Cpk de lote piloto para PPAP em máquina injetora Chen Hsong”. WebP 900px.]
Suporte técnico da Chen Hsong para qualificação OEM: configuração de malha fechada, estudo de Cpk, preparação de PPAP e treinamento técnico presencial. Fale com o time técnico.
