Escrito por Luis Guerra, Diretor Comercial da Chen Hsong South America. Atualizado em agosto de 2026.
Por que uma injetora para PVC rígido precisa de configuração diferente? Porque o PVC rígido degrada termicamente liberando ácido clorídrico (HCl), que corrói metal e gera defeitos irrecuperáveis na peça. Isso cria uma janela de processamento estreita, de 10 a 15 °C entre a temperatura mínima de fluidez e o início da degradação, contra cerca de 60 °C do PP e 50 °C do ABS. Para operar com segurança nessa janela, a máquina precisa de parafuso com razão de compressão baixa (1,6 a 2,0:1), perfil de temperatura crescente por zona com bico mais frio, refrigeração ativa de parafuso e cilindro, e revestimentos de alta resistência química em todas as superfícies de contato com o material.
O PVC tem forte presença no setor brasileiro de construção civil e utilidades. O consumo aparente no Brasil chegou a 1,261 milhão de toneladas em 2024, das quais 74 mil toneladas foram processadas por injeção de rígidos e 754 mil toneladas destinadas à construção civil, segundo o Instituto Brasileiro do PVC.
Processar PVC em máquina convencional sem as adaptações corretas é o caminho mais rápido para degradação de material, corrosão de equipamento e refugo sistemático.
Neste artigo:
- Por que o PVC rígido exige configuração diferente de máquina
- Janela térmica do PVC rígido: a margem de apenas 10 °C
- Parafuso: por que razão de compressão e geometria mudam tudo
- Perfil de temperatura: como configurar as zonas para não degradar
- Refrigeração de parafuso e cilindro: o que não pode ser ignorado
- Purga e manutenção: o protocolo que protege o equipamento
- Checklist de especificação de máquina para PVC rígido
- Perguntas frequentes
Por que o PVC rígido exige configuração diferente da máquina injetora?
O PVC rígido é quimicamente diferente de qualquer outra resina de uso geral. A diferença que mais importa para a engenharia de processo não é a rigidez nem a resistência química. É a instabilidade térmica.
A molécula de PVC contém cloro em sua cadeia polimérica. Quando a temperatura ultrapassa o limiar de degradação, ocorre eliminação de HCl, o ácido clorídrico gasoso, que ataca o aço do cilindro, do parafuso e do molde por corrosão química. O processo é autocatalítico: uma vez iniciado, acelera sozinho, como descreve a obra Tecnologia do PVC, referência técnica em português sobre o material.
Os três mecanismos de degradação que o engenheiro de processo precisa controlar
- Degradação térmica por cisalhamento: calor excessivo de cisalhamento gerado por parafuso com razão de compressão inadequada eleva a temperatura local acima do limiar de degradação, mesmo que as zonas estejam programadas dentro da faixa segura.
- Degradação por tempo de residência: material que fica parado no cilindro por tempo excessivo degrada por acúmulo de calor, independentemente da temperatura programada.
- Degradação por gradiente térmico: temperatura de uma zona fora do perfil esperado, mesmo que dentro da faixa individual aceitável, cria gradiente que desequilibra a fusão e gera zonas locais de superaquecimento.
PVC rígido em injeção é: uma resina termicamente sensível com janela de processamento estreita entre a temperatura mínima de fluidez e o início da degradação. Acima desse limite, ocorre liberação de HCl com escurecimento da peça, odor característico e corrosão progressiva do equipamento. A máquina precisa ser especificada para operar confortavelmente dentro dessa janela.

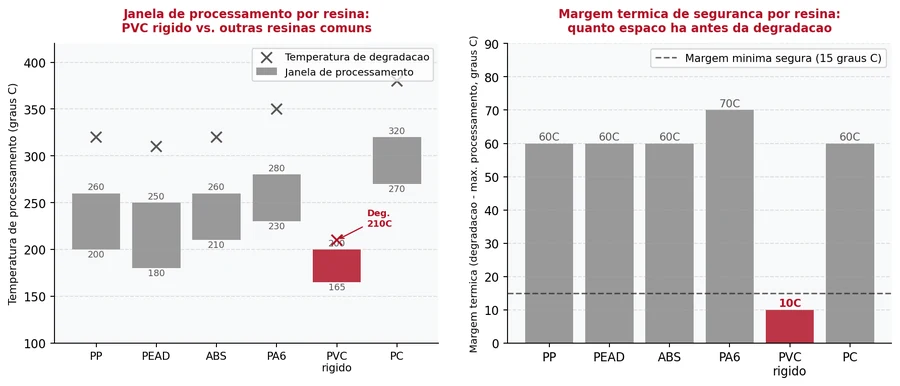

Janela térmica do PVC rígido: entendendo os 10 °C que definem a qualidade da peça
Para processar PVC rígido com segurança, o engenheiro de processo precisa entender e respeitar três temperaturas críticas. Os valores abaixo refletem a prática de engenharia de aplicação da Chen Hsong South America para PVC rígido standard:
| Temperatura | Faixa típica | O que acontece se violada |
|---|---|---|
| Mínima de fusão | 165 a 175 °C | Material não plastifica completamente; peça com falha de enchimento, marcas de soldadura e resistência mecânica insuficiente |
| Máxima de processamento | 190 a 200 °C | Acima desse limite, início de degradação; peça escurece, superfície porosa, odor de HCl, perda de propriedades mecânicas |
| Degradação acelerada | 210 a 220 °C | Degradação irreversível; HCl corrói equipamento, lote inteiro rejeitado, limpeza emergencial necessária |
| Bico (ponto crítico) | 5 a 10 °C abaixo da zona 3 | Bico mais quente que a zona 3 cria ponto de residência de alta temperatura; causa degradação localizada e pontos pretos na peça |
Fonte: Chen Hsong South America, dados de configuração de processo (2026). As faixas variam conforme a formulação e o sistema estabilizante do composto.
O tempo de residência: a variável esquecida no PVC rígido
Mesmo com as temperaturas dentro da janela correta, o PVC rígido degrada se permanecer no cilindro por tempo excessivo. Na prática da Chen Hsong, o tempo máximo de residência seguro é de 5 a 8 minutos para PVC rígido sem estabilizante térmico especial, e de 10 a 15 minutos para formulações com estabilizante de cálcio-zinco ou organoestânico.
A regra prática: o volume do cilindro deve ser utilizado entre 20 e 80% da capacidade nominal de injeção. Um cilindro superdimensionado para PVC rígido é um erro de especificação tão crítico quanto um subdimensionado, porque aumenta o tempo de residência para além do limite seguro.
Parafuso para PVC rígido: razão de compressão, geometria e revestimento
O parafuso é o componente que mais diferencia uma máquina adequada para PVC rígido de uma convencional. Três parâmetros construtivos são críticos.
1. Razão de compressão: o parâmetro mais importante
A razão de compressão (RC) da rosca define quanto o volume livre diminui da zona de alimentação para a zona de dosagem. Em roscas convencionais para PP ou ABS, a RC típica é de 2,5 a 3,5:1. Para PVC rígido, a RC deve ser de 1,6 a 2,0:1.
A razão é direta: razão de compressão alta gera muito cisalhamento mecânico, e cisalhamento mecânico gera calor. Para o PVC rígido, com sua janela térmica estreita, esse calor adicional é suficiente para ultrapassar o limite de degradação mesmo com as zonas de temperatura programadas dentro da faixa segura. O mesmo princípio aparece na literatura de extrusão de PVC rígido, que recomenda seções de dosagem profundas e alimentação rasa, ou seja, roscas de baixa compressão.
2. Geometria de filete: passo e perfil
O passo de filete para PVC rígido deve ser maior do que o convencional, facilitando o transporte de material sem compressão excessiva. O perfil de canal deve ser mais profundo na zona de dosagem do que em roscas para resinas de alta viscosidade, para reduzir o tempo de residência local.
3. Revestimento e material do parafuso
O HCl liberado em eventuais episódios de degradação corrói aço carbono e aço inoxidável convencional em questão de horas. O parafuso para PVC rígido precisa ser fabricado em aço de alta resistência química ou receber tratamento de cromação, nitretação ou revestimento de liga de níquel-cromo. O cilindro precisa do mesmo tratamento, em construção bimetálica.
Dado técnico: segundo estimativas de campo da Chen Hsong South America, o uso de parafuso convencional (RC 3:1) para processar PVC rígido reduz a vida útil do conjunto parafuso-cilindro de 8 a 12 anos, esperados com o parafuso correto, para 18 a 30 meses, além de gerar refugo por degradação em 15 a 25% dos ciclos.

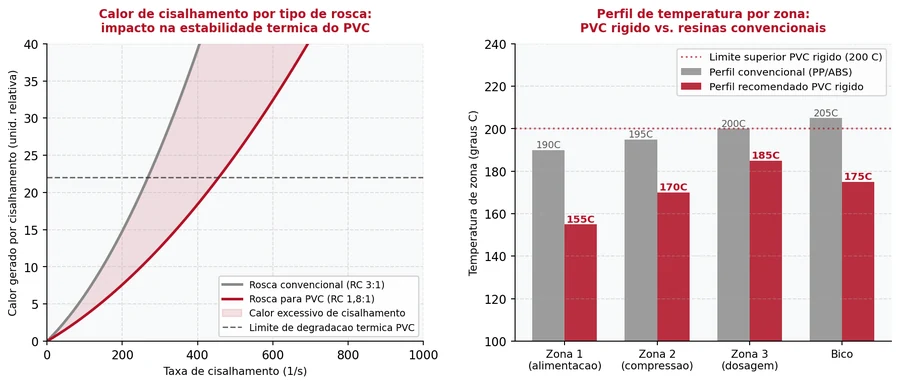

Perfil de temperatura: como configurar as zonas para processar PVC rígido sem degradar
A configuração de perfil de temperatura para PVC rígido segue lógica diferente da maioria das resinas. Em vez de perfil crescente com bico na temperatura mais alta, a Chen Hsong recomenda perfil crescente até a zona de dosagem e bico mais frio.
Perfil recomendado de temperatura por zona
| Zona | Faixa | Função | Observação para PVC rígido |
|---|---|---|---|
| Zona 1 (alimentação) | 150 a 160 °C | Início da plastificação | Temperatura mais baixa para evitar fusão prematura e entupimento da garganta de alimentação |
| Zona 2 (compressão) | 165 a 175 °C | Fusão principal | Aumento gradual; nunca mais de 15 °C de diferença entre zonas adjacentes |
| Zona 3 (dosagem) | 175 a 185 °C | Homogeneização | Temperatura máxima do perfil; não deve ultrapassar 185 °C para PVC rígido standard |
| Bico | 165 a 175 °C | Injeção | Crítico: deve ser 5 a 10 °C mais frio que a zona 3; bico quente é a causa mais comum de pontos pretos |
| Molde | 20 a 40 °C | Resfriamento da peça | Temperatura de molde baixa é essencial; água fria direta sem variação de temperatura |
Fonte: Chen Hsong South America, dados de configuração de processo (2026). Ajustar conforme a formulação do composto e a orientação do fornecedor de resina.
Por que o bico mais frio é tão crítico
O bico é o ponto de menor volume e maior tempo de residência local do sistema de plastificação. Qualquer PVC que fique retido no bico entre ciclos acumula calor e degrada antes dos próximos ciclos. O bico mais frio reduz o calor local e cria uma espécie de válvula térmica que protege o material no momento de injeção.
Bicos com válvula de agulha são preferidos para PVC rígido porque eliminam o gotejamento entre ciclos e reduzem o volume de material em contato prolongado com o metal aquecido.
Vai processar PVC rígido e precisa validar a configuração da máquina? A equipe técnica da Chen Hsong South America realiza a análise de especificação sem custo: parafuso, perfil de temperatura, refrigeração e configuração de cilindro. Solicite a análise de especificação.
Refrigeração de parafuso e cilindro: o que não pode ser ignorado no PVC rígido
A refrigeração da zona de alimentação do cilindro é um componente de especificação crítico para PVC rígido que frequentemente é subestimado em máquinas convencionais.
Por que a zona de alimentação precisa de refrigeração ativa
A garganta de alimentação, região onde os grânulos entram no cilindro, precisa ser mantida abaixo de 50 °C para o PVC rígido. Se a temperatura sobe nessa região, os grânulos amolecem e grudam na parede do cilindro antes de serem puxados pelo parafuso.
O resultado é entupimento de alimentação, ciclo irregular e, nos casos mais severos, formação de um tamponamento de material degradado que exige desmontagem do cilindro.
A refrigeração da garganta deve ser feita com água a temperatura controlada (18 a 25 °C), com vazão mínima de 3 litros por minuto por polegada de diâmetro de parafuso. A temperatura de saída da água não deve superar 35 °C; se superar, a vazão é insuficiente.
Refrigeração do parafuso: o recurso para processos críticos
Em aplicações de PVC rígido com alto volume por ciclo ou ciclos muito rápidos, o calor de cisalhamento gerado no parafuso pode se acumular e ultrapassar o limite de degradação mesmo com razão de compressão correta. Nesses casos, o parafuso com canal de refrigeração interno, com água gelada circulando pelo núcleo da rosca, é a solução mais eficaz.
As máquinas Chen Hsong para PVC rígido já saem configuradas com garganta de alimentação refrigerada e com preparação para parafuso refrigerado quando a aplicação exige. Esse é um ponto de verificação obrigatório na especificação da máquina.
Refrigeração de molde para PVC rígido: o molde deve operar entre 20 e 40 °C. Acima de 40 °C, aumenta o tempo de resfriamento e pode criar gradiente térmico na peça que causa empenamento. Abaixo de 15 °C, há risco de condensação na cavidade, que gera defeito superficial e falha de desmoldagem. O circuito de refrigeração deve ter balanceamento hidráulico por cavidade.
Purga e manutenção: o protocolo que protege o equipamento entre produções
O protocolo de purga para PVC rígido é obrigatório e não negociável. PVC residual no cilindro degrada entre produções e forma depósitos carbonizados que contaminam o próximo lote.
Protocolo de purga ao final de cada produção
- Reduzir a temperatura de todas as zonas para 150 °C antes de iniciar a purga.
- Injetar composto de purga comercial específico para PVC. Não usar PP ou PEAD como purga inicial, porque a compatibilidade química é insuficiente.
- Realizar 10 a 15 ciclos de purga até que o material saindo do bico esteja completamente limpo, sem sinal de amarelamento ou marrom.
- Ao final, injetar PP ou PEAD de alto fluxo para deslocar resíduos e proteger a superfície metálica.
- Desligar o aquecimento do cilindro com o parafuso completo de PP ou PEAD, nunca de PVC.
- Registrar o tempo de purga e a quantidade de material consumida para controle de processo.
Frequência de manutenção preventiva específica para PVC rígido
- A cada 500 horas: inspeção visual do parafuso para verificar sinais de corrosão química nas cristas de filete.
- A cada 2.000 horas: desmontagem e inspeção completa do parafuso, cilindro e bico; medição de folgas para verificar desgaste.
- A cada 4.000 horas: substituição preventiva de anéis de vedação de válvula de bico; inspeção de corrosão no interior do cilindro com endoscopia.
- A cada 8.000 horas: avaliação completa do conjunto parafuso-cilindro com medição dimensional e análise de desgaste; plano de substituição preventiva se o desgaste superar 15% da tolerância original.
Checklist de especificação de máquina para PVC rígido
Antes de especificar ou aprovar uma máquina injetora para processar PVC rígido, valide os pontos abaixo:
Parafuso e cilindro
- A razão de compressão da rosca está entre 1,6 e 2,0:1, nunca acima de 2,5:1?
- O material do parafuso é aço de alta resistência química, com cromação, nitretação ou revestimento de níquel-cromo?
- O cilindro possui revestimento bimetálico resistente à corrosão por HCl?
- O diâmetro de cilindro foi selecionado para utilizar 20 a 80% do volume nominal no shot de produção?
Temperatura e controle
- O controlador de temperatura possui resolução mínima de 1 °C e estabilidade de ±0,5 °C por zona?
- O perfil de temperatura cresce gradualmente da zona 1 para a zona 3, com bico mais frio que a zona 3?
- Existe alarme configurado para desvio de temperatura acima de 5 °C em qualquer zona?
- O tempo de residência foi calculado e está dentro do limite seguro para a formulação de PVC?
Refrigeração
- A garganta de alimentação possui refrigeração ativa com água a 18 a 25 °C?
- A vazão de água na garganta foi calculada e verificada, com mínimo de 3 l/min por polegada de parafuso?
- O molde possui circuito de refrigeração balanceado por cavidade, operando entre 20 e 40 °C?
- Há preparação para parafuso refrigerado interno, caso o volume de injeção ou o ciclo exijam?
Purga e manutenção
- Existe composto de purga específico para PVC disponível e protocolo de purga documentado?
- A equipe de operação recebeu treinamento específico para processamento de PVC rígido?
- O plano de manutenção preventiva inclui inspeção de corrosão química nos intervalos corretos?
Perguntas frequentes sobre injetora para PVC rígido
Posso processar PVC rígido em uma injetora convencional de PP ou ABS?
Tecnicamente sim, mas com riscos elevados. O principal problema é a razão de compressão do parafuso: acima de 2,5:1, o cisalhamento excessivo eleva a temperatura real do material acima do limite de degradação mesmo com as zonas programadas na faixa correta. Além disso, parafuso e cilindro sem revestimento resistente a HCl sofrem corrosão química em poucos meses. Para produção eventual e de baixo volume é possível; para produção contínua, a configuração específica é indispensável.
Qual a diferença entre PVC rígido e PVC flexível no processamento em injetora?
O PVC flexível já vem com plastificante incorporado, o que amplia a janela de processamento e reduz a viscosidade. O PVC rígido não tem plastificante, o que estreita a janela e aumenta a viscosidade de fusão. O flexível pode ser processado em máquinas convencionais com mais margem de segurança; o rígido exige configuração específica de parafuso, temperatura e refrigeração.
Qual o sinal mais fácil de identificar que o PVC está degradando no processo?
O escurecimento da peça, de amarelo claro no início até marrom e preto na degradação acentuada, acompanhado de odor ácido característico de HCl. Na máquina, o sinal é o aumento de pressão de injeção sem mudança de parâmetro, que indica viscosidade mais alta por degradação do polímero. Qualquer peça com coloração diferente do padrão deve gerar parada imediata para inspeção.
Com que frequência o cilindro precisa ser inspecionado em linhas de PVC rígido?
A inspeção visual do parafuso deve ser feita a cada 500 horas operacionais. A inspeção completa, com endoscopia interna do cilindro e medição de folgas, a cada 4.000 horas. Linhas que sofreram episódio de degradação severa devem ter inspeção imediata, independentemente do intervalo programado, porque a corrosão por HCl pode comprometer a estrutura do cilindro em horas de operação contínua.
O que é composto de purga para PVC e por que PP comum não funciona?
O composto de purga específico para PVC contém agentes de limpeza química que neutralizam resíduos de HCl e removem depósitos carbonizados das superfícies metálicas. O PP comum não tem esses agentes e tem compatibilidade química limitada com resíduos de PVC degradado, sendo ineficaz na limpeza de depósitos nas cristas do parafuso. Usar PP comum é melhor do que não purgar, mas o composto específico protege muito mais o equipamento.
A Chen Hsong oferece máquinas já configuradas para PVC rígido?
Sim. As máquinas da linha Chen Hsong para PVC rígido incluem parafuso com razão de compressão entre 1,6 e 2,0:1, cilindro com revestimento bimetálico resistente a HCl, refrigeração ativa de garganta de alimentação e controladores de temperatura com resolução de 1 °C por zona. A equipe técnica da Chen Hsong South America realiza a análise de especificação considerando a formulação de PVC, o volume de injeção e o ciclo de produção do cliente antes de indicar a configuração.
Conclusão: PVC rígido não perdoa equipamento especificado sem critério
A janela de 10 °C não é margem para improviso. Parafuso errado, temperatura mal configurada ou refrigeração insuficiente se traduzem em degradação de material, corrosão de equipamento e refugo sistemático que corrói a margem da operação silenciosamente.
A especificação correta da injetora para PVC rígido não é um custo adicional. É a condição para que o processo seja estável, o equipamento dure o tempo esperado e as peças saiam dentro da especificação em cada ciclo.
Especifique a máquina certa para PVC rígido com suporte da Chen Hsong. Análise de especificação de parafuso, temperatura, refrigeração e ciclo, sem custo para o seu projeto. Fale com a equipe técnica.
Sobre o autor
Luis Guerra é Diretor Comercial da Chen Hsong South America. Com atuação no mercado brasileiro desde a abertura da operação local da Chen Hsong em 2013, acompanha projetos de especificação de máquinas injetoras para materiais técnicos, incluindo PVC rígido, compostos de alto desempenho e resinas de engenharia, nos segmentos de construção civil, utilidades industriais e componentes técnicos.
Fontes e referências
- Instituto Brasileiro do PVC, Relatório de indicadores anuais 2024. Consumo aparente de 1,261 milhão de toneladas, 74 mil toneladas em injeção de rígidos e 754 mil toneladas na construção civil.
- Rodolfo Jr., Nunes e Ormanji, Tecnologia do PVC, 2ª edição (Braskem). Desidrocloração autocatalítica, faixas de processamento e proteção de roscas e cilindros contra corrosão.
- Frankland, J. Processing Rigid PVC? Know Your Rheology, Plastics Technology. Janela estreita de processamento e geometria de rosca de baixa compressão (referência de extrusão).
- Chen Hsong South America, engenharia de aplicação. Parâmetros de configuração de processo, perfil de temperatura por zona, refrigeração e estimativas de campo sobre vida útil de conjunto parafuso-cilindro (2026).
