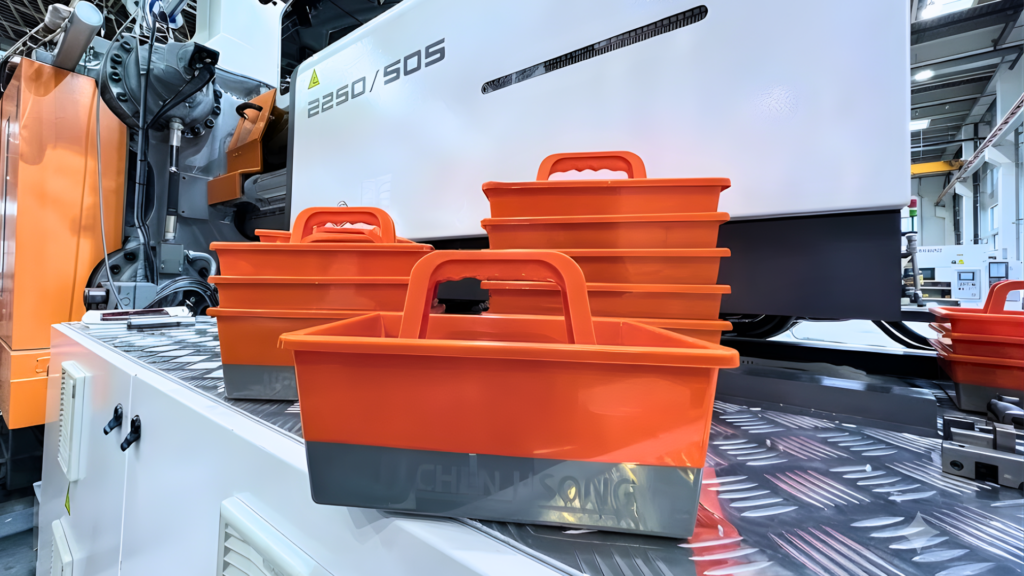

Qual tonelagem de fechamento é a correta para a injetora injetar móveis plásticos e caixarias? A resposta depende de três variáveis simultâneas: a área projetada da peça, a pressão específica da resina e a geometria do molde. Para peças típicas de móveis em PP ou ABS, a faixa vai de 80 a 450 toneladas. Caixarias industriais e paletes em PEAD exigem de 300 a 1.100 toneladas. Subdimensionar qualquer um desses eixos gera rejeição de peça, desgaste prematuro de molde e queda de produtividade acima de 30%, segundo dados de campo da Chen Hsong South America (2025).
Escrito por Luis Guerra, Diretor Comercial da Chen Hsong South America, com atuação consultiva no mercado brasileiro desde 2013 nos segmentos de móveis, embalagens, autopeças e caixarias industriais.
- Como calcular a tonelagem certa para a sua peça de móvel ou caixaria?
- Distância entre colunas: o parâmetro que mais reprova projetos
- O erro de subdimensionar a unidade de plastificação
- Como o dimensionamento correto melhora produtividade e retorno?
- Checklist de especificação: o que validar antes de comprar
- Perguntas Frequentes
- Conclusão
Como calcular a tonelagem certa para a sua peça de móvel ou caixaria?
Tonelagem de fechamento é a força que a máquina aplica para manter o molde fechado durante a injeção. Quando essa força é insuficiente, o molde abre ligeiramente e a resina escapa pelas linhas de partilha, gerando o defeito chamado rebarba. Quando é excessiva, causa desgaste prematuro da placa e do molde.
A fórmula básica de tonelagem
O cálculo parte de três dados:
- Área projetada da peça (cm²): a sombra que a peça projeta no plano do molde
- Pressão específica da resina (kgf/cm²): varia de 200 kgf/cm² para PE até 550 kgf/cm² para PC e ABS de alta viscosidade
- Fator de segurança: tipicamente 1,1 a 1,3 para moldes com geometria complexa
Fórmula de tonelagem:
Força de fechamento (t) = Área projetada (cm²) × Pressão específica (kgf/cm²) / 1.000 × Fator de segurança
Exemplo prático: gaveta em ABS com 600 cm² de área projetada, pressão de 350 kgf/cm² e fator 1,2:
600 × 350 / 1.000 × 1,2 = 252 toneladas
Pressões específicas por resina para móveis e caixarias
| Resina | Pressão (kgf/cm²) | Aplicação típica | Observação |
|---|---|---|---|
| PP homopolímero | 200 a 280 | Tampos, assentos, caixas | Boa fluidez; menor pressão |
| PP copolímero | 240 a 320 | Cadeiras, portas de armário | Impacto superior ao homo |
| PEAD | 230 a 300 | Caixarias industriais, paletes | Alta resistência química |
| ABS | 300 a 400 | Gavetas, fronts estéticos | Exige pressão e temperatura maiores |
| PP + fibra de vidro | 350 a 500 | Estruturas de móveis, brackets | Alta viscosidade; cuidado no dim. |
| PC / ABS blend | 380 a 550 | Peças premium com transparência | Pressão máxima nesta família |
Distância entre colunas: o parâmetro que mais reprova projetos de móveis plásticos
A distância entre colunas (tie-bar spacing) é o espaço livre entre as quatro colunas da injetora. Ela define o tamanho máximo do molde que cabe na máquina. É um dos erros mais custosos da indústria: comprar uma máquina com tonelagem adequada, mas sem espaço físico para o molde do produto.
Por que móveis e caixarias exigem atenção especial nesse parâmetro
Peças de móveis são, por natureza, grandes e planas: tampos, frentes de gaveta, portas e encostos. Caixarias industriais e paletes ampliam ainda mais as dimensões. O molde tende a ser mais largo e alto do que profundo.
O erro clássico é selecionar a máquina apenas pela tonelagem e ignorar que o molde não passa entre as colunas.
Regra prática de campo: a dimensão do molde (largura × altura) deve ser igual ou inferior a 90% da distância entre colunas. Moldes projetados para 100% do espaço disponível aumentam o risco de interferência nos movimentos de abertura e fechamento.
Dimensões de referência por família de produto
| Família de produto | Dim. típica do molde | Dist. entre colunas mín. | Tonelagem típica |
|---|---|---|---|
| Tampos e assento | 350 × 350 mm | 400 × 400 mm | 80 a 150 t |
| Gavetas de armário | 500 × 300 mm | 560 × 380 mm | 150 a 250 t |
| Porta de armário | 700 × 450 mm | 780 × 520 mm | 250 a 400 t |
| Painel lateral de rack | 900 × 500 mm | 1000 × 560 mm | 350 a 600 t |
| Caixa industrial média | 700 × 500 mm | 780 × 560 mm | 350 a 500 t |
| Palete plástico padrão | 1300 × 1100 mm | 1440 × 1200 mm | 800 a 1200 t |
O cenário mais comum identificado nas consultorias técnicas da Chen Hsong: o cliente dimensiona a tonelagem corretamente, mas esquece de validar a distância entre colunas para o molde que já tem ou pretende construir. O resultado é uma máquina que cabe no orçamento, mas que não acomoda o molde fisicamente.
O erro de subdimensionar a unidade de plastificação: o risco invisível da especificação
A unidade de plastificação funde e homogeniza a resina antes da injeção. O erro mais silencioso e custoso na especificação de injetoras para móveis e caixarias é subestimar a capacidade de plastificação por hora necessária para o volume de peça e o ciclo de produção exigidos.
Unidade de plastificação é o conjunto rosca-cilindro-bico responsável por fundir, homogenizar e dosar a resina. A capacidade de plastificação é expressa em g/s ou kg/h e determina quantos ciclos por hora a máquina consegue completar sem que o tempo de plastificação se torne o gargalo do processo.
Por que móveis e caixarias amplificam esse risco
Peças de móveis e caixarias têm gramaturas elevadas (de 200 g a mais de 5 kg para paletes) e ciclos relativamente rápidos para garantir produtividade. Quando a capacidade de plastificação é insuficiente, o tempo de plastificação ultrapassa o tempo de resfriamento da peça.
O ciclo para e espera a rosca terminar o trabalho. O resultado prático: queda de 20 a 40% na produção horária, segundo dados de campo coletados pela Chen Hsong South America em 2024.
Defeitos de qualidade gerados pelo subdimensionamento
Além de reduzir a produtividade, uma rosca operando no limite gera variação de temperatura de fusão e homogeneização inadequada. Os defeitos mais frequentes identificados pela equipe técnica da Chen Hsong:
- Rechupes (sink marks): manchas e pontos frios na peça acabada por variação de temperatura na massa fundida
- Variação dimensional: peças que deveriam ser idênticas saem com dimensões diferentes entre cavidades ou entre ciclos
- Linhas de fluxo: visíveis principalmente em peças grandes e planas como tampos e portas de armário
- Queda de resistência mecânica: homogeneização deficiente reduz a resistência a impacto, crítica em caixarias submetidas a empilhamento
Como calcular a capacidade de plastificação necessária
- Calcule o volume de injeção total por ciclo (peso da peça × número de cavidades)
- Estime o tempo de resfriamento necessário (varia de 8 a 45 segundos para peças de móveis em PP)
- Divida o volume total pelo tempo disponível de plastificação (tempo de ciclo menos injeção e abertura)
- Compare com a capacidade nominal da máquina: o ideal é utilizar no máximo 70 a 80% da capacidade nominal
Dado de campo (Chen Hsong South America, 2024): linhas operando com a unidade de plastificação acima de 90% da capacidade nominal registraram, em média, 23% mais paradas não programadas e índice de refugo 3,2 vezes superior em comparação com linhas configuradas na faixa de 65 a 75% da capacidade.
Calculou a tonelagem e ainda tem dúvidas sobre a unidade de plastificação correta para a sua aplicação? A equipe técnica da Chen Hsong South America realiza a análise de especificação sem custo. Entre em contato e leve os dados da sua peça, resina e meta de produção.
Como o dimensionamento correto melhora produtividade, qualidade e retorno do investimento?
A especificação técnica correta não é apenas um exercício de engenharia. É uma decisão financeira. Uma máquina bem dimensionada para móveis e caixarias entrega ganhos mensuráveis em três frentes:
Ganhos de produtividade
O dimensionamento correto da unidade de plastificação elimina o gargalo de fusão e permite que o tempo de ciclo real se aproxime do tempo de ciclo de projeto. Nas linhas de caixarias, onde os pesos de injeção são altos, esse ganho pode representar de 15 a 35% mais peças por turno.
Ganhos de qualidade da peça
Com plastificação dentro da faixa operacional ideal (65 a 75% da capacidade nominal), a fusão é homogênea e a temperatura de massa varia menos de 3°C entre ciclos. Isso se traduz em:
- Redução de rechupes em paredes espessas de móveis (banco, tampo, encosto)
- Estabilidade dimensional dentro das tolerâncias do molde (crítica para peças com encaixe como gavetas e painéis)
- Acabamento superficial mais uniforme, especialmente em ABS para móveis estéticos
Ganhos de consumo energético
As máquinas da linha Chen Hsong operam com servo-hidráulica ou acionamento totalmente elétrico, com consumo energético 30 a 60% inferior em comparação com injetoras hidráulicas convencionais do mesmo porte. Para linhas de caixarias em operação contínua de três turnos, essa diferença representa redução expressiva no custo de transformação por quilo de resina processada.
Versatilidade também conta. Equipamentos que operam vários polímeros e aceitam diferentes espessuras atendem mais produtos com o mesmo ativo, diluindo o investimento. Conheça a linha de injetoras da Chen Hsong para ver as configurações por aplicação.
Checklist de especificação: o que validar antes de definir a injetora para móveis ou caixarias
Antes de fechar a especificação da máquina, valide os pontos abaixo com a sua equipe técnica e com o fornecedor:
1. Dados da peça
- Área projetada calculada (cm²)
- Resina definida e pressão específica consultada
- Peso total de injeção por ciclo (peça + canal + galho)
- Número de cavidades do molde
2. Dados do molde
- Dimensões do molde (largura × altura × espessura)
- Distância entre colunas necessária validada (margem de 10%)
- Espaço entre placas (abertura de molde) suficiente para extração
3. Unidade de plastificação
- Capacidade de plastificação necessária calculada (g/s ou kg/h)
- Utilização da rosca dentro da faixa de 65 a 75% da capacidade nominal
- Tipo de rosca validado para a resina (geometria para PP, PEAD ou ABS)
4. Energia e infraestrutura
- Disponibilidade elétrica na linha (kVA) validada com o fabricante
- Espaço físico para instalação (largura, altura e acesso de manutenção)
Perguntas Frequentes sobre Injetoras para Móveis e Caixarias
Qual a tonelagem mínima para injetar caixas plásticas industriais?
Depende do tamanho e da resina. Uma caixa média em PEAD de 40 × 30 cm geralmente exige entre 250 e 400 toneladas. Caixas para empilhamento com paredes mais espessas e geometria de nervura exigem cálculo individual, pois a área projetada aumenta significativamente com as nervuras.
A distância entre colunas pode ser aumentada em uma injetora existente?
Não. A distância entre colunas é uma característica construtiva da máquina e não pode ser alterada no campo. Por isso é fundamental validar esse parâmetro antes da compra. Máquinas com configuração de coluna aberta (open-tie-bar) são uma alternativa para moldes de dimensões críticas, mas exigem análise específica.
Como saber se a unidade de plastificação está subdimensionada?
O sinal mais claro é quando o tempo de ciclo real é maior do que o tempo de ciclo calculado no projeto, e o gargalo está na etapa de carregamento (dosagem). Se a máquina espera a rosca finalizar antes de abrir o molde, a plastificação é o gargalo. A solução pode ser uma rosca de maior diâmetro ou uma máquina de tonelagem superior com unidade de injeção adequada.
PP e PEAD podem rodar na mesma máquina para móveis e caixarias?
Sim, desde que a rosca tenha geometria compatível com ambas as resinas. Rodar PP e PEAD na mesma linha exige purgação correta na troca de material e verificação do perfil de temperatura, pois as temperaturas de processamento diferem. A Chen Hsong oferece configurações de rosca que atendem múltiplas resinas com ajuste de parâmetros no controlador.
Qual o impacto do número de cavidades no dimensionamento da máquina?
O número de cavidades multiplica a área projetada total e o peso de injeção por ciclo. Um molde de 4 cavidades para gavetas exige, em média, 3,5 a 4 vezes mais tonelagem e capacidade de plastificação do que um molde de 1 cavidade para a mesma peça. Qualquer aumento futuro de cavidades deve ser antecipado no dimensionamento inicial para evitar troca prematura de máquina.
A Chen Hsong oferece suporte no dimensionamento da máquina?
Sim. A equipe técnica da Chen Hsong South America realiza a análise de especificação diretamente com o cliente, sem custo, com base nos dados da peça, do molde e da meta de produção. O processo inclui validação de tonelagem, distância entre colunas, capacidade de plastificação e consumo energético.
Conclusão
Tonelagem, distância entre colunas e capacidade de plastificação formam um triângulo inseparável na especificação de injetoras para móveis plásticos e caixarias. Subestimar qualquer um dos três gera custos que se acumulam em cada ciclo: refugo, paradas, desgaste de molde e perda de competitividade.
A Chen Hsong South America atua desde 2013 com o objetivo de trazer ao mercado brasileiro máquinas de alto desempenho com suporte técnico real.
Se você está definindo a próxima injetora para a sua linha de móveis ou caixarias, fale com o nosso time antes de fechar a especificação. Análise de especificação gratuita para o seu projeto.
